精密行星減速機額定輸入轉速最高可達到18000rpm(與減速機本身大小有關，減速機越大，額定輸入轉速越小)以上，工業級精密行星減速機輸出扭矩一般不超過 2000Nm，特制超大扭矩精密行星減速機可做到10000Nm以上。工作溫度一般在-25℃到100℃左右，通過改變潤滑脂可改變其工作溫度。
精密行星減速機因搭配伺服電機所以背隙等級(弧分)相當重要，不同背隙等級價格差異相當大，精密行星減速機可做多齒箱連結最高減速比達100000。
適用條件有以下幾點：
減速機齒輪傳動圓周速度不超過10米/秒。
輸入軸轉速不高于1500轉/分。
減速機工作環境溫度-40℃-+45℃。
減速機可用于正、反兩向運轉。

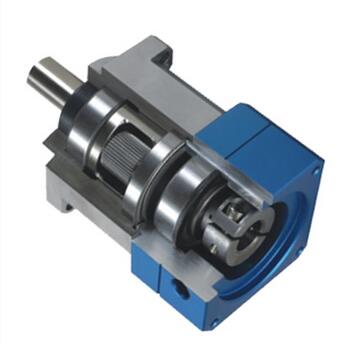

精密行星減速機：主要傳動結構為:行星輪,太陽輪,外齒圈.
精密行星減速機因?yàn)榻Y(jié)構原因,單級減速最小為3,最大一般不超過10,常見減速比為:3.4.5.6.8.10,減速機級數一般不超過3,但有部分大減速比定制減速機有4級減速.
相對其他減速機,精密行星減速機具有高剛性,高精度(單級可做到1分以內),高傳動效率(單級在97%-98%),高的 扭矩/體積比,終身免維護等特點.
因?yàn)檫@些特點,精密行星減速機多數是安裝在步進電機和伺服電機上,用來降低轉速,提升扭矩,匹配慣量.
減速機額定輸入轉速最高可達到18000rpm(與減速機本身大小有關,減速機越大,額定輸入 轉速越小)以上,工業級精密行星減速機輸出扭矩一般不超過2000Nm,特制超大扭矩精密行星減速機可做到10000Nm以上.工作溫度一般在-25℃到100℃ 左右,通過改變潤滑脂可改變其工作溫度.
精密行星減速機的幾個概念:
級數:行星齒輪的套數.由于一套星星齒輪無法滿足較大的傳動比,有時需要2套或者3套來滿足擁護較大的傳動比的要求.由于增加了星星齒輪的數量,所以2級或3級減速機的長度會有所增加,效率會有所下降.
回程間隙:將輸出端固定,輸入端順時針和逆時針方向旋轉,使輸入端產生額定扭矩+-2%扭矩時,減速機輸入端有一個微小的角位移,此角位移就是回程間隙.單位是"分",就是一度的六十分之一.也有人稱之為背隙.
行星擺線針輪減速機：
全部傳動裝置可分為三部分：輸入部分、減速部分、輸出部分。在輸入軸上裝有一個錯位180°的雙偏心套，在偏心套上裝有兩個稱為轉臂的滾柱軸承，形成H 機構、兩個擺線輪的中心孔即為偏心套上轉臂軸承的滾道，并由擺線輪與針齒輪上一組環形排列的針齒相嚙合，以組成齒差為一齒的內嚙合減速機構，（為了減小摩 擦，在速比小的減速機中，針齒上帶有針齒套）。 當輸入軸帶著偏心套轉動一周時，由于擺線輪上齒廓曲線的特點及其受針齒輪上針齒限制之故，擺線輪的運動成為既有公轉又有自轉的平面運動，在輸入軸正轉周時，偏心套亦轉動一周，擺線輪于相反方向轉過一個齒從而得到減速，再借助W輸出機構，將擺線輪的低速自轉運動通過銷軸，傳遞給輸出軸，從而獲得較低的輸出轉速。
